玻璃鋼電纜管也稱玻璃纖維增強塑料電纜導管，是以樹脂為基體，以連續玻璃纖維及其織物為增強材料，通過計算機控制纏繞工藝或拉擠工藝成型的一種管道。它以樹脂為基體和玻璃纖維為增強材料復合而成， 與不飽和樹脂粘結成型并能與現代電纜工程建設相配套的優質電纜用導管產品。

一、 產品分類、型號規格和標記

1.1、分類

1.1.1、按成型工藝劃分

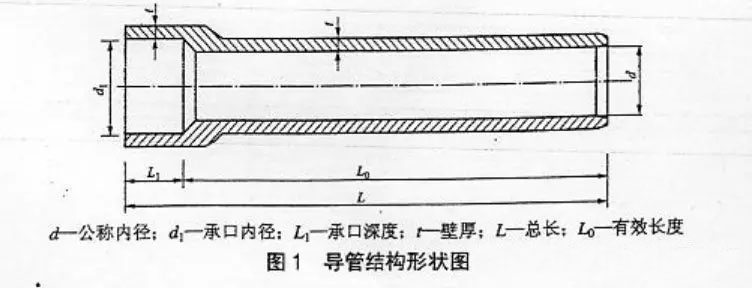

按成型工藝劃分為手工纏繞和機械纏繞 (又分夾砂與不夾砂)兩種,其結構形狀(為方便脫模，導管有少許錐度)見圖1。

1.1.2、按環剛度(5%)等級劃分

按環剛度(5%)等級分為SN25、SN50、SN100三種.

1.1.3、按增強材料劃分

按使用的增強材料分為無堿玻整纖維與中堿玻璃纖維兩種。

1.2、型號規格

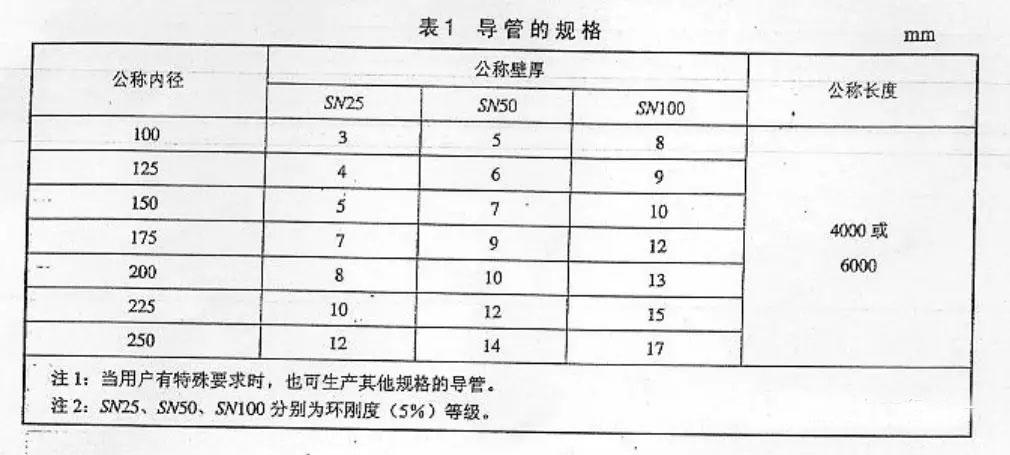

導管的型號用拼音符號 DBJ、 DBJJ成DBS表示,導管的規格格見表1.

1.3、標記

導管的標記表示方法如下：

DEJ、 DBJJ(或DBS)規格  原材料類型  DL/T802.2-2007；

標記按順序含義如下；

--D表示電纜用導管；

--B表示玻璃纖維；

--J、JJ表示機械纏繞工藝(JJ特指夾砂) , S表示手工纏繞工藝；

--規格用“公稱內徑x公稱壁厚x公稱長度  產品等級”表示;產品等級用環剛度(5%)等級SN25、SN50、SN100表示；

原材料類型:無堿玻璃纖維用 E表示,中堿玻璃纖維用C表示。

標記示例如下:DBJ200×8×400 SN25 E DL/T802.2-2007:表示采用機械纏繞工藝生產的公稱內徑為200mm、公稱壁厚為8mm、公稱長度為4000mm、環剛度等級為SN25的無堿玻璃纖維增強塑料電纜導管。

二、技術要求

2.1、原材料.

2.1.1、樹脂基體材料為不飽和聚酯樹脂,其性能應將合GB/T8237的規定。

2.1.2、增強材料

宜使用無堿成份的玻璃纖維無捻粗紗或玻璃纖維無捻粗紗布作增強材料,嚴禁使用陶土坩堝生產的含有高堿成份的玻璃纖維無捻粗紗或玻璃纖維無捻粗紗布作增強材料

玻璃纖維無捻粗紗或玻璃纖維無捻粗紗布性能應分符合 GB/T18369和GB/T 18370的規定。

2.1.3、填料

導管中允許摻加少許石英砂、氫氧化鋁、碳酸鈣等無機非金屬顆粒材料作為填料, 填料的成份含量應不小于95%, 含濕量應不大于 0.2%。

2.2、外觀

導管顏色應為材料本身顏色或按用戶要求,色澤應均勻,導管內外表面應無龜裂、分層、針孔、毛邊、毛刺、雜質、貧膠區、氣泡等缺陷;內表面應光滑平整,不得有凹凸不平:導管兩端應平齊、無毛邊、毛刺;承口、插口兩端內外側邊緣均應有倒角,以防止電纜在抽拉時受到損傷.

2.3、尺寸

尺寸偏差應符合 DL/T802.1中表3、表4的規定.

2.4、技術性能

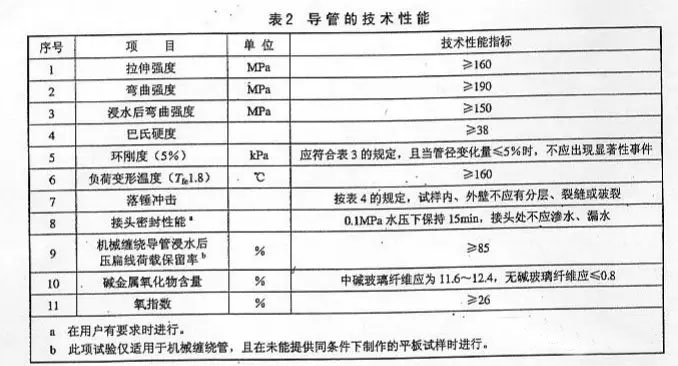

導管的技術性能應符合表2的規定.

2.5連接方式

玻璃鋼電纜管主要采用“O”型密封圈承插連接方式，特殊位置也可采用法蘭或粘接等連接方式。

三、 主要特點

　　1、強度高質量輕：玻璃鋼電纜保護管用在車行道下直埋，不需構筑混凝土保護層，能加快電纜工程建設進度，降低施工費用。

　　2、耐腐蝕：玻璃鋼電纜保護管經過專門的設計能夠抵抗酸、堿、鹽、未經處理的污水、腐蝕性土壤和地下水等眾多化學流體的侵蝕?？稍诟邷佧}堿地帶使用。

　　3、使用壽命長：玻璃鋼電纜保護管比傳統保護管的使用壽命長，其設計使用壽命達到50年以上。

　　4、阻燃、耐熱抗凍性好：玻璃鋼電纜保護管可在-50℃—130℃長期使用而不變形。

　　5、電絕緣性能好：玻璃鋼電纜保護管為非磁性材質，無渦流損耗和電腐蝕、節能，適用于單芯電纜敷設；載流量大，熱阻小，對電纜的正常運行無任何不利影響。

　　6、柔性系統具較好的適應性：玻璃鋼電纜保護管管材有柔性，再配以撓性接頭，能抵御外界重壓和基礎沉降所引起的破壞。

　　7、光潔度高：玻璃鋼電纜保護管內壁光滑，無毛刺，穿纜輕松，不會刮傷電纜。

　　8、施工安裝快捷方便：玻璃鋼電纜保護管重量只有鋼管的1/4，混凝土管的1/10左右，運輸及敷設施工簡捷方便。玻璃鋼電纜保護管安裝主要采用“O”型密封圈承插連接方式，連接接頭處密封采用橡膠密封圈，適應熱脹冷縮，又可防止泥沙進入，特殊位置也可采用法蘭或粘接等連接方式。

四、使用范圍

　　玻璃鋼電纜保護管適用于電力、通訊電纜在埋地鋪設時做保護管用，同時也適用于電纜過行車道直埋或交通要道口鋪設時、電纜過橋、過河等特殊環境時做保護管用；用于電網建設和改造、城市市政改造、民航機場工程建設、工業園區、小區工程；交通路橋工程建設等工程建設領域。與其各專用附件配套使用可以根據不同的工程要求組成多層多列的電纜管系統。

　　復合玻璃鋼電纜保護管與各專用的配件配套使用，可以根據不同的工程要求組成多層多列的電纜排管系統，適合于以下高要求場合：

a、城市電力，通信電纜在埋地敷設時作保護管用。

b、電纜過行車道直埋或過交通要道口敷設時作保護管。

c、電纜過橋，過河等特殊環境時作保護管

五、 玻璃鋼電纜管保護管優點

　　以連續玻璃纖維及其織物為增強材料，通過計算機控制纏繞工藝或拉擠工藝成型的一種管道.優點如下:

　　1、輕質高強。其重量是鍍鋅鋼管的1／4，一個人就能搬動，運輸方便、施工簡便，強度與鋼管相當。

　　2、內壁光滑，摩擦系數小，穿電纜輕滑，不損傷電纜。

　　3、非磁性，無電腐蝕，而鋼管是磁性材料，必須經特殊處理后才能使用。

　　4、絕緣，防化學腐蝕，使用壽命長，使用壽命在50年以上。

　　5、耐熱、阻燃、載流量大，可在130~C高溫使用，優于PVC管。

　　6、耐寒性能優越，在低溫下的強度均比常溫下更高，而PVc—u管會產生冷脆現象。

　　7、耐水性好，可以長期在潮濕或水中使用，比無機玻璃保護管優越。

　　8、安裝施工方便，成本低。能妥善解決由于施工時道路開挖暴露時間長，影響城市交通等突出問題，能實現夜間開挖、埋設、回填路面，白天照常通車，不影響城市交通。

　　9、管子采用承插式的連接方式，方便安裝連接。接頭處加橡膠密封圈，適應熱脹冷縮，可防止泥沙和水的進入。

　　10、適用范圍廣。玻璃鋼電纜保護管適用于電纜埋地敷設時作保護管用，也適用于電纜過橋、過河等高要求場合。

　　11、綜合投資低，成效快，帶來極大的社會和經濟效益。
