預分支電纜支架和電纜預分支接頭說明大全
預分支電纜就是預先做好分支電纜,電纜出廠后直接使用,不需要現場做分支;一次性通電率高,避免現場各種隱患情況出現;下面就來介紹下什么是預分支電纜?預分支電纜支架和電纜預分支接頭使用大全。一、什么是預分支電纜?就是在常用的電纜型號上做預分支,比如VV、YJV交聯電纜、防火電纜對分支接頭的氣密性防塵防水等,避免了因電纜接頭引起電纜故障等。預制分支電纜的主要性能:
預分支電纜就是預先做好分支電纜,電纜出廠后直接使用,不需要現場做分支;一次性通電率高,避免現場各種隱患情況出現;下面就來介紹下什么是預分支電纜?預分支電纜支架和電纜預分支接頭使用大全。
一、什么是預分支電纜?
就是在常用的電纜型號上做預分支,比如VV、YJV交聯電纜、防火電纜對分支接頭的氣密性防塵防水等,避免了因電纜接頭引起電纜故障等。
預制分支電纜的主要性能:
1、絕緣電阻≥200MΩ;
2、絕緣耐壓≥3.5kV/5min;
3、良好氣密性與防水性,即將分支接頭浸入水中,在水與電纜芯之間測量絕緣電阻和工頻耐壓均應符合1和2的要求。
4、分支接頭的接觸電阻的小,接觸電阻與等長的分支線的基準電阻之比值≤1.2;
5、接頭短路強度大,短路后接觸電阻比率的變化率鑒≤0.2;
6、ZR-YJV型阻燃預制分支電纜,護套的自熄時間續≤12s,符合GB12666.5 的要求;
7、NH耐火型電纜除了能在正常的工作條件下供電外,也能在燃燒情況下,保持90min的正常運行,符合GB12666.6的要求。
8、VV型電纜的銅芯的最高工作溫度為70℃,YJV型電纜的銅芯的最高工作溫度為90℃;
9、具有優良的耐腐蝕性,能抵抗無機鹽、油、堿、酸和有機深劑對它的腐蝕;
10、YJV型預制分支電纜具有優良的熱穩定性和抗老化性;
11、GWDZ、WDZA、WDNA、WDZAN-清潔型預制分支電纜具有低煙、低毒、無鹵、耐火等優越性能。
12、GZR-YJV隔氯層系列分支電纜。具有高阻燃、耐火性能、阻燃性能超過阻燃標準A類。
預分支電纜結構:
主要電纜導體、絕緣層、屏蔽層、保護層和預分支電纜連接體組成,主要應用于電能輸送;因?yàn)橹苯釉陔娎|廠加工而成,不用現場剝開電纜做分支,保持了電纜的完整的電氣性能。

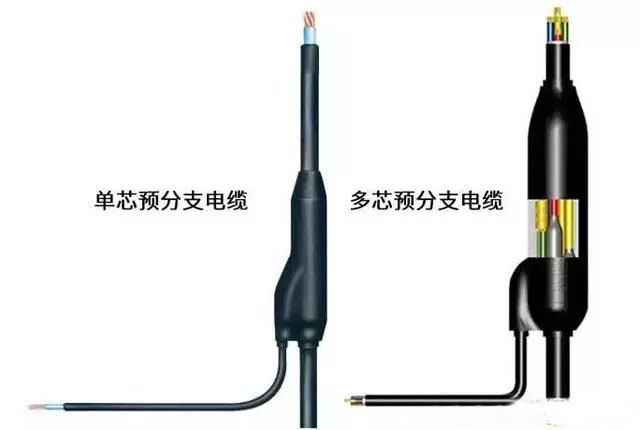

以下是電力電纜聯接體結構圖:
分支接頭采用三種類型:U型、C型、O型質量均超國家標準,達到國際水平。預分支電纜的分支開口根據現場需求定制,可向上或向下。
二、預分支電纜支架

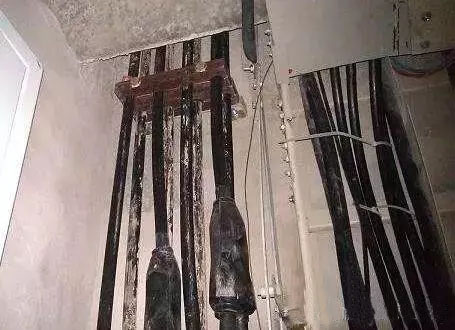

預分支電纜支架作用主要是固定電纜,尤其是豎井分支電纜敷設,根據現場情況每隔幾米固定都是有標準的,從現場測量到預分支米數和型號都有專業人員完成,提供一整套包括掛鉤,分支箱等電纜附件,下面就整理下預分支電纜支架詳情。

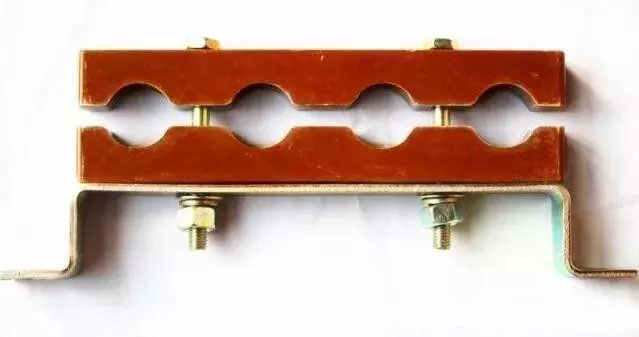

電纜固定夾產品說明
1、材料:預分支電纜固定夾采用BMC(纖維增強不飽和聚酯團狀模塑料)材料模壓而成,是一種高性能的絕緣材料。
2、外觀:采用青白色還有棕紅色兩種,外形設計增加了一些時尚的元素,尤其是上半部電纜夾具采用了弧形的頂部,使得整體電纜夾具更加動感、美觀、實用、光滑。
3、安裝:預分支電纜固定夾的材料本身就是絕緣的,可直接與電纜的外護套接觸,不會產生渦流損耗,可避免由此而產生的電能消耗和對電纜本身的損害,提高輸電能力,安裝簡便。大大減輕安裝人員的勞動強度,提高工作效率。
4、重要參數:預分支電纜固定夾均經第三方檢測機構檢測,主要性能可達到:
1)常態下絕緣電阻可達到6.3×1014Ω;
2)拉伸斷裂應力可達到22.12Mpa;
3)燃燒性能可達到UL規范的V-0級。
預分支電纜支架規格說明:
1、型號:YFD-31外形尺寸:180×44×22mm適用電纜外徑:50-150m㎡
2、 型號:YFD-32外形尺寸:240×55×25mm適用電纜外徑:185-300m㎡
3、 型號:YFD-33外形尺寸:180×44×22mm適用電纜外徑:50-150m㎡
4、 型號:YFD-34外形尺寸:240×55×25mm適用電纜外徑:185-240m㎡
5、材料:采用電氣和機械性能優良的BMC(纖維增強不飽和聚酯團狀模塑料)材料模壓而成。
6、 特點及適用場合:具有防渦流、阻燃、不吸水、高強度、安裝方便等。確保電氣豎井中的電纜排列整齊,不出現交叉排列現象,既可以防止渦流損耗產生,也可以防止因外力或自重使電纜產生移動。用于高層或多層建筑電氣豎井中主供電電纜、應急照明電纜的安全固定。因其安裝便捷,節省人力、物力,尤其是可以替代電纜橋架使用,是一款性價比極高的電纜線夾產品。
三、電纜預分支接頭
在生產預分支電纜是使用到電纜預分支接頭,也就是預分支電纜連接體;預分支電纜分支連接體生產工藝:每種電纜型號不一樣,預分支電纜連接體均有區別,通用的就是YJV電纜預分支最多,還有其他礦物電纜等預分支連接體,生產工藝技術含量較高,而且價格貴。
如下圖所示:

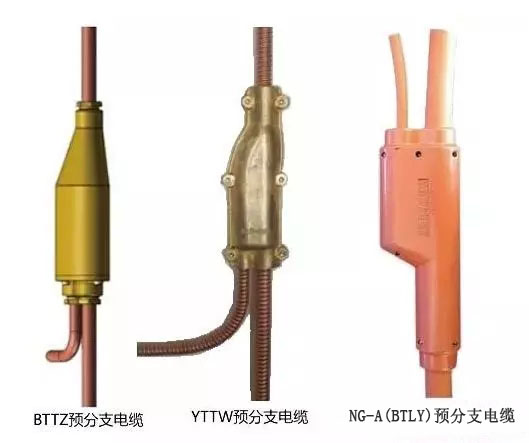

普通電纜預分支電纜連接體結構圖:
預分支電纜接頭怎么接做法工藝
1、在預先測量好的尺寸出切開護套和絕緣,根據不同截面大小電纜切開護套和絕緣的尺寸不同;
2、用C型管對應相應色序壓接主干和分支線,壓接時注意壓接鉗的力度,不能過松或過緊,過松會造成電纜壓接脫落,導致斷路,壓接過緊會壓斷導體或造成導體斷股。
3、在壓接好的導體裸露處用聚四氟乙烯帶纏繞烘烤透明,再纏繞防水膠帶(老虎帶)后可用木制錘子收縮纜芯,以方便注塑。
4、在注塑過程中應選擇合適模具和注意注塑機模具注塑處的密封,模具過大造成成本浪費,模具過小造成次品,密封不好兩端跑焦,影響注塑效果。
5、預分支電纜應充分冷卻后才可裝盤,否則會造成連接體扁形,影響美觀;還有注意分支和主干的端頭密封,防止線芯進水。
7、預分支電纜的檢測:
a、除例行耐壓試驗外,務必增加絕緣電阻檢測,用搖表即可,在每個分支體完成注塑完成后用搖表測量絕緣情況,在成品耐壓后也應用搖表檢測絕緣情況,防止在水冷卻過程中分支體進水造成短路,一般交流耐壓試驗檢測不出,只能增加一套用搖表檢測工序。
b、線芯導通檢測,在每個分支體應測試與主干的導通試驗,防止在生產過程中由于操作不當造成分支體與主干斷路。
預分支電纜接頭注塑成型的技術要求:
1)、注塑用絕緣材料應采用與主、分電纜內層絕緣或外層護套型號相同的絕緣材料;
2)、在注塑過程中不得對主、分電纜原有的內層絕緣及外層護套造成任何傷害;
3)、確保注塑材料和主、分電纜外層護套有效粘全后的氣密性和水密性;
4)、分支聯體注塑成型后,耐壓AC.3500V、5min不出現擊穿;絕緣電阻≥200MΩ。
