電纜支架安裝時必要時需要修剪電纜橋架及支架,并且需要了解安裝時的基本要求:
首先,廠家配套連接板、螺栓及其他附件,保證接地良好,非鍍鋅電纜橋架間連接板的兩端跨接銅芯接地線,接地線最小允許截面積不小于 4mm2。
鍍鋅電纜橋架間連接板的兩端不跨接接地線,但連接板兩端不少于 2 個有防松螺帽或防松墊圈的連接固定螺栓。對口平齊,橋架不得要有錯茬現(xiàn)象。
其次,當設計無要求時,電纜橋架水平安裝的支架間距為1.5~3m;垂直安裝的支架間距不大于 2m。

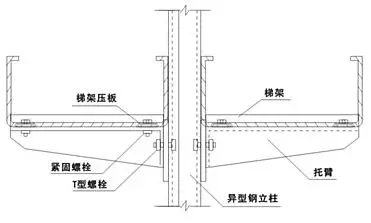

橋架與支架間螺栓、橋架連接板螺栓固定緊固無遺漏,螺母位于橋架的外側(cè);當鋁合金橋架與鋼支架固定時,有相互間絕緣的防電化腐蝕措施。
鋼材應平直,無明顯扭曲;支架焊接牢固,無明顯變形,切口無卷邊、毛刺。
值得注意的是,金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地(PE)或接零(PEN)可靠;電線管與電纜橋架宜采用配套接頭絲扣連接。不宜采用焊接。橋架與電線管進行良好接地。
